ZIP影像图像测量仪原理的特点

文章来源：http://www.sjjhome.cn/news/hybk/1884.html 发表时间：2022-10-13
相关标签:
影像测量仪具有人工测量、CNC扫描测量、自动学习测量三种方式，并可将三种方式的模块叠加进行复合测量。可扫描生成鸟瞰影像地图，实现点哪走哪的全屏目标牵引，测量结果生成图形与影像地图图影同步，可点击图形自动回位、全屏鹰眼放大。可对任意被测尺寸通过标件实测修正造影成像误差，并对其进行标定，从而提高关键数据的批测精度。全自动影像测量仪有着友好的人机界面，支持多重选择和学习修正。

ZIP450图像测量仪具有450x450x200mm的XYZ平台测量行程，可以选择将Y轴行程延长至610mm或Z轴行程延长至300mm。ZIP450的多传感器，如全自动程序控制下的可伸缩接触或非接触探头，或可切换的TTL激光器。

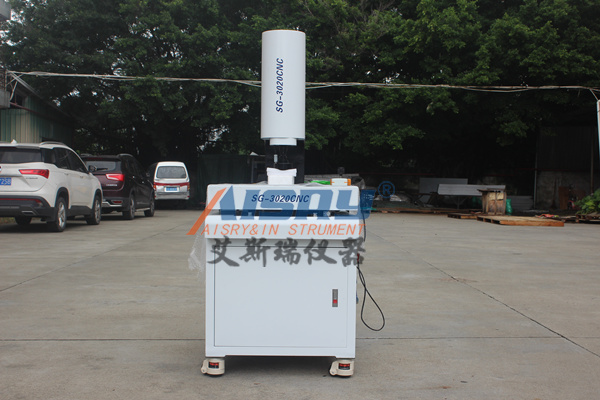

ZIP影像图像测量仪原理的特点
■5:1 accuccentrictm电机驱动并自动校准变焦镜头，为工件测量提供图像。
■DC伺服电机驱动，装载铸铁和花岗岩。
■使用3D几何功能快速处理。
■FOV、自动对焦和MeasureMind3D多传感器测量软件和多传感器协调。
■可选软件扩展了测量功能，包括轮廓拟合、GD&T和SPC分析等。
■基于花岗岩的桥梁设计结合了刚性和简单的夹具安装。


ZIP影像图像测量仪原理的特点


标准配置
■测量范围(XYZ):450 x 450 x 200毫米
■测量系统尺寸(LWH): 138 x 102 x 168厘米，1039千克
■XYZ光栅尺分辨率:0.1μm
■电机驱动:DC伺服电机
■平台速度:Z轴100mm/s；x，y轴250毫米/秒
■工作台:带夹紧孔的加固平台，可拆卸平板玻璃，承重75kg
■变焦镜头:5:1 AccuCentric电机驱动并自动校准变焦镜头，有10个校准位置
■前置镜头:2.0倍、2.5倍、5.0倍、10.0倍
■延伸管:1.0x
■灯光:平台下LED背光(绿光，已校准)，同轴LED面灯(白光)，SmartRing LED环形灯(白光)
■摄像头:1/2”高分辨率彩色CCD，768x 494像素阵列
■图像处理:10:1像素分辨率，256灰度级
■电源要求:115/230伏交流电，50/60赫兹，1ф，900瓦

■额定温度:18-22℃±1℃/小时，30-80%湿度(无冷凝水)，振动

ZIP影像图像测量仪原理的特点
